重晶石-螢石共生礦選礦工藝試驗研究

目前，國內螢石重晶石共生礦資源儲量豐富，但是由于螢石與重晶石的性質使得其選別分離難度較大，不當的選礦工藝容易造成資源的浪費。所以，本文主要就是研究螢石重晶石的合理選礦工藝，保證資源的回收利用效率。

1、 確定了解礦石的性質

我們以渝東南某礦山的螢石重晶石共生礦為例進行分析。礦石中主要礦物螢石、重晶石、方解石可浮性相近，且3者總含量超過了90%；螢石、重晶石質量比為1：(0.83-1.5)，二者分離難度大；

螢石、重晶石共生關系密切，兩者呈相互交錯、穿插關系，難以完全單體解離，存在螢石、重晶石的包裹體和連生體。

2、 制定選礦方案

螢石和重晶石的可浮性相近，不同的抑制劑條件可實現抑制螢石浮選重晶石或抑制重晶石浮選螢石，所以選擇合適的抑制劑是實現螢石與重晶石分離的關鍵，為保證螢石精礦高品質，試驗采用抑制重晶石及其他脈石礦物優先浮出螢石的方案。

如果想進一步了解浮選工藝，請點擊：http://m.hudda.com.cn/52.html 或者撥打電話：0371-67772626

3、 具體選礦工藝流程

（1） 確定合理的磨礦細度。通過實驗數據分析可知，隨著磨礦細度由-200目占60%上升到-200目占80%。重晶石和螢石的品味略有下降，回收率略微提高，增加磨礦細度回收率將明顯下降，因此，確定磨礦細度為-200目占80%。

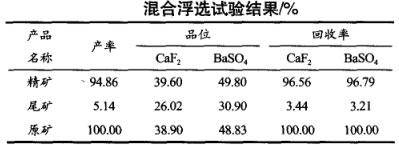

（2） 混合浮選試驗。混合浮選實驗結果如下表，混合浮選尾礦中56．92%為有用礦物，其余為脈石礦物。

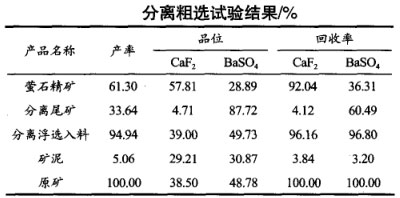

（3） 分離粗選試驗。分離浮選試驗結果見表。

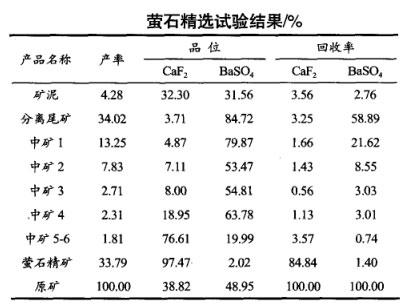

（4） 螢石精選試驗。試驗結果見表。

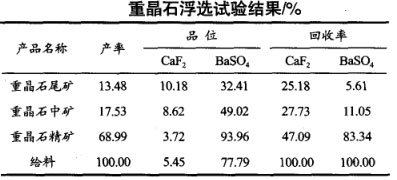

（5） 重晶石浮選試驗。以分離浮選尾礦及螢石精選中礦l、2、3和4為入料進行重晶石浮選試驗，試驗流程見圖2，結果見表。由表可知，入料通過活性炭脫藥重新調漿后，采用簡短的浮選流程，可獲得較高質量的重晶石精礦。

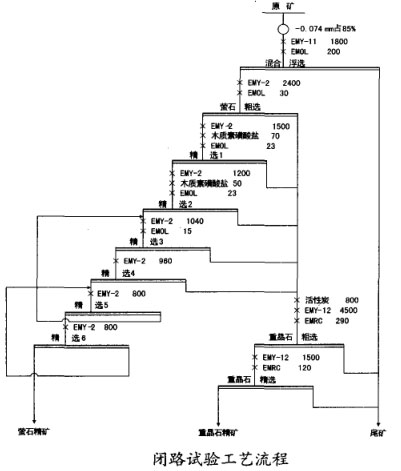

（6） 閉路試驗。閉路試驗流程見圖。閉路試驗獲得了滿意的試驗指標：螢石精礦CaF品位為97．84%，回收率為84．83%；重晶石精礦BaSO品位為92．68%，回收率為80．67%。

通過上述實驗工藝證明“混合浮選一優選螢石一再選重晶石”全浮選工藝流程獲得了滿意的技術指標，獲得了較高的精礦品位。

同時實驗研究實現了重晶石與螢石的效能高選別效率，這對于提高資源的綜合利用效率意義重大。我公司作為專業的選礦設備廠家能夠為重晶石螢石選礦提供好的設備，歡迎免費咨詢。

如果想進一步了解浮選工藝，請點擊：http://m.hudda.com.cn/52.html 或者撥打電話：0371-67772626
